hybrid 远程调试的前世今生

# 前言

前端程序员最容易搞出 P0 事故的就是白屏，PC 上的白屏我们比较好调，打开 Chrome Devtools 就能看见。

但是手机上的白屏怎么调？以及远程用户手机上的白屏又该怎么调？这时候就需要使用远程调试的技术了。

本文将对远程调试这个话题进行探讨，并给出最佳实践。

# 谁适合阅读本文档

有移动端 Web 开发背景，或者对移动端 Web 开发感兴趣的前端同学

# 预期收获

了解远程调试的发展历程

掌握远程调试的基本原理

掌握不同场景的调试决策

# 分享思路

介绍调试与远程调试的概念

介绍 hybrid 远程调试的发展历程以及相关技术

对调试方案进行对比，并提供最佳实践

对远程调试未来的一个畅想

# 特殊说明

hybrid：前端和客户端的混合开发，一般是指在客户端应用上启动 Webview 渲染 Web 页面，兼顾原生 App 和 Web 的优点。在本文中，为方便理解，hybrid 泛指移动设备上的前端技术，包含原来的 hybrid 应用、以及移动浏览器 Web。

# 调试与远程调试

# 调试

使用 Chrome Devtools 调试网页，是调试

使用 VSCode Debugger 调试 Node 应用，也是调试

他们的共同点在于：

有一个调试界面（client） ，比如 Chrome Devtools 、VSCode Debugger

有一个目标调试服务（server） ，比如网页、Node 应用

调试界面和目标服务之间约定了一个调试协议（protocol） ，比如 Chrome Devtools 的 Chrome Devtools Protocol (CDP) ，VSCode Debugger 的 Debug Adapter Protocol

需要一个传输通道（transport channel） 来传递协议，比如使用内部函数调用，或者基于网络传输的 websocket 方案，usb 传输等等

因此，我们粗浅的定义调试由四部分组成

调试四要素
调试界面（client）	调试协议（protocol）
目标调试服务（server）	传输通道（transport channel）

# 远程调试

相比调试，远程调试的调试界面（client） 和目标调试服务（server） 一定在不同的机器上；

此外，远程调试在传输通道上做了限定，需要借助一些物理介质（比如 WIFI、蓝牙、USB）来配合传输通道（transport channel） 传递协议

对于 hybrid 这个场景，远程调试的四要素分别是：

四要素	说明
调试界面（client）	Chrome Devtools 、Safari Inspector 等调试工具，目前 Chrome Devtools 使用率占比最高
目标调试服务（server）	手机 web 页面
调试协议（protocol）	Chrome Devtools Protocol ，Safari 的 Webkit Devtools Protocol
传输通道（transport channel）	可以是基于 USB 的请求转发、或者基于网络的 websocket 转发，根据不同场景来决定使用的技术

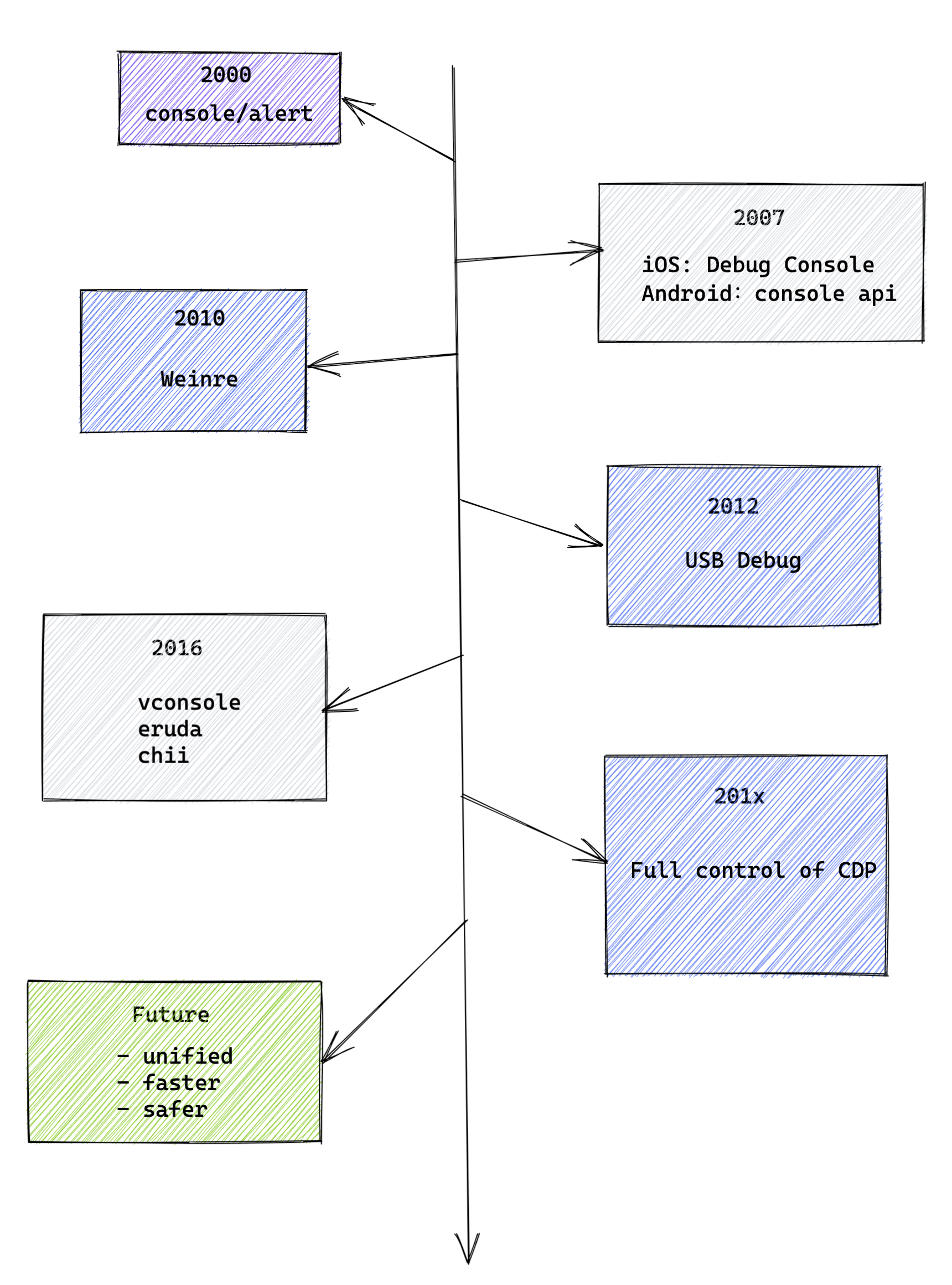

# 发展历程

# 阶段 0：WAP 时代的原始调试 - 2000

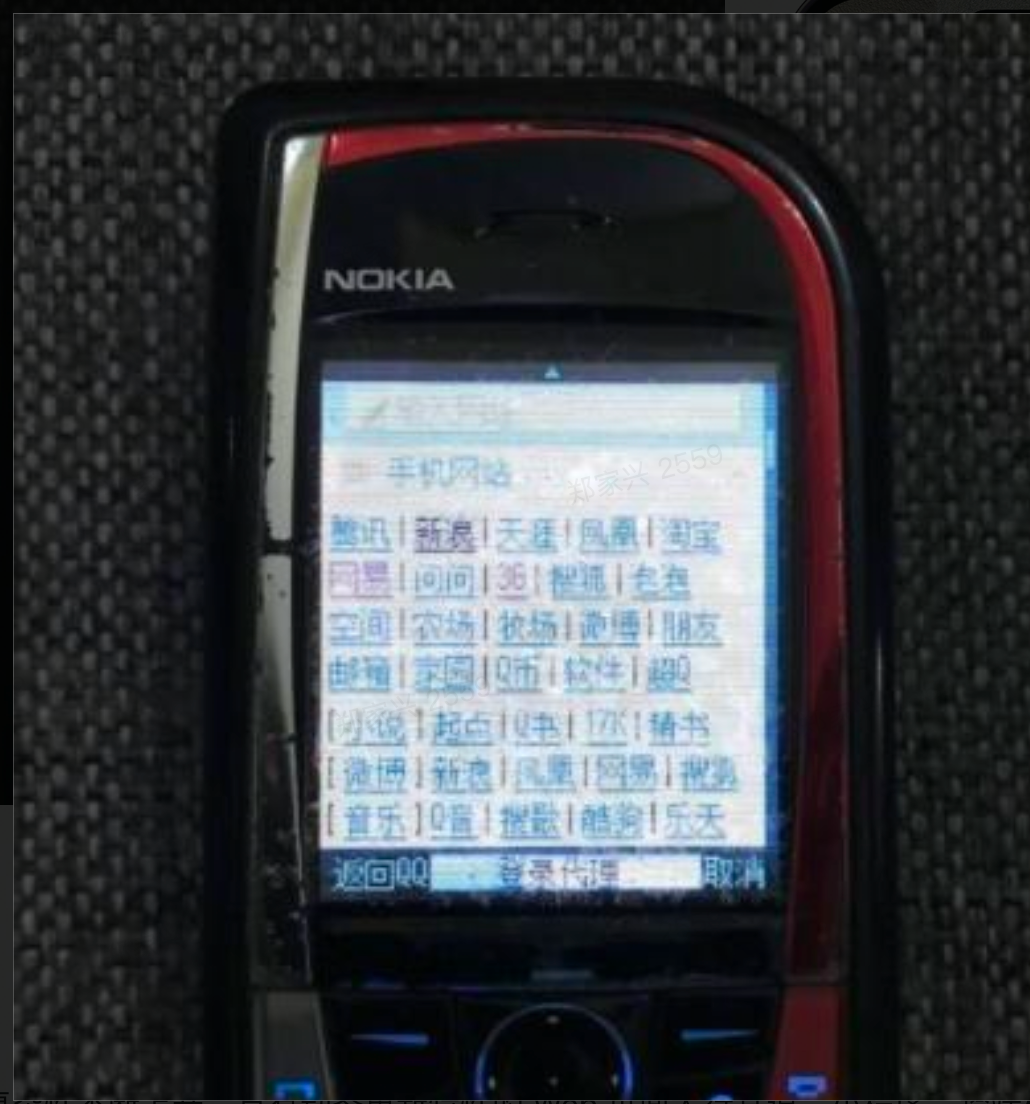

早期的移动端网页称之为 WAP ，支持展示少量页面标签以及页面脚本。

当时存在着各种类型的操作系统，比如诺基亚的 Symbian、黑莓等等，大部分手机都会支持 WAP 。

以诺基亚为例，2005 年诺基亚手机内置 S60 浏览器 (opens new window)，其内核用的 Webkit (opens new window)，支持 WAP 页面展示。

当前的页面形态还比较简单，加之混合应用还没起来，大部分情况下本地调试即可解决，因此远程调试还不是痛点。

一般还是采用 alert 这样的本地调试方案。

时间快进到 2009 年，Opera Mobile 10 发布，Symbian 系统可安装下载。

该浏览器牛逼之处在哪？其 支持局域网内远程调试 (opens new window)，无需 USB ，领先同行数年！甚至如今（2022）Android Chrome 默认都不提供 WIFI 调试，只能通过一些工具解决（下文会提到）

当前该方案的不足之处在于生态，如果统一市场的是 Opera 而不是 Chrome 的话...

可以看这个 YouTube 视频 (opens new window)

手机和电脑处于同一局域网
电脑打开 Opera 浏览器，启用远程调试功能（默认开启端口 7001）
手机打开 Opera 浏览器，进入调试页面，输入电脑 ip 和调试端口
电脑展示手机 Opera 浏览器画面，此时可进行调试

# 阶段 1：Webkit 初期 - 2007

2007 年 首款 iPhone 和 Android 设备分别发布，自带 Webview 功能（采用的 Webkit 引擎）

那一开始如何进行 Webview 页面调试的呢？

Android：默认不提供调试功能，但提供了一些 Android API (opens new window)，可以控制页面（注入脚本，获取console 信息）

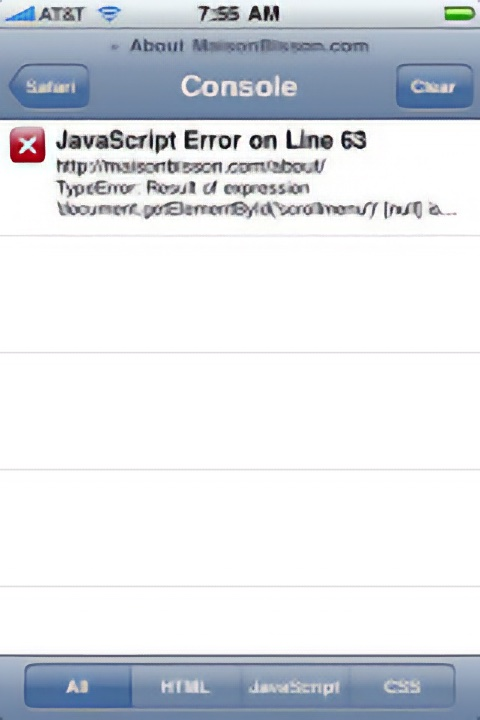

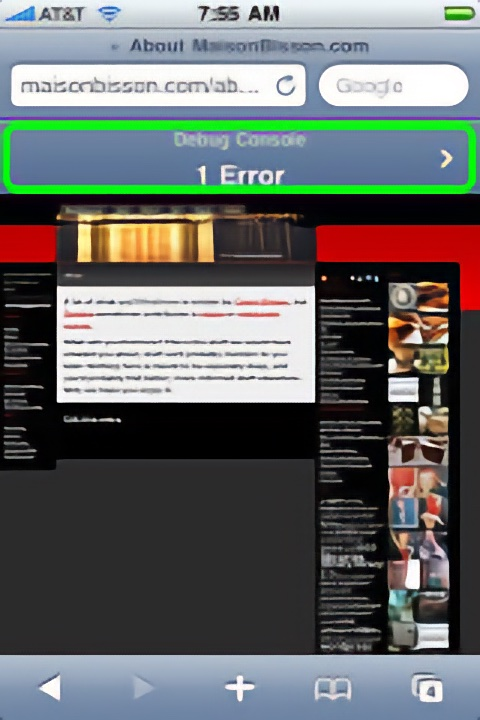

iOS：默认提供 Debug Console 功能，可以在页面某个区域上直接展示调试弹窗

引自Step By Step: Turn On The iPhone/iPad’s Web Debugging Console · MaisonBisson (opens new window)

首先 iOS 的调试方案不通用，还压缩了页面布局；Android 上调试需要懂 Android 的同学配合。

此时的调试如此麻烦，不如继续使用 alert 。

但 alert 本身就难用，此时有追求的前端同学就诞生了一个想法：

画一个调试框，支持打印输出（重写 console api ），执行输入脚本（eval）

这也是后面介绍的 vconsole 等解决方案的雏形，但当时大家各做各的，貌似也没有较出名的开源方案。

# 阶段 2：Weinre（Web Inspector Remote）前端方案 - 2010

☀️ 聪明的程序员大多是偷懒的

如果能在电脑上直接调试移动端页面，那效率就大大提高。可是客户端不支持，作为一个前端开发，怎么用前端技术来解决这个问题？

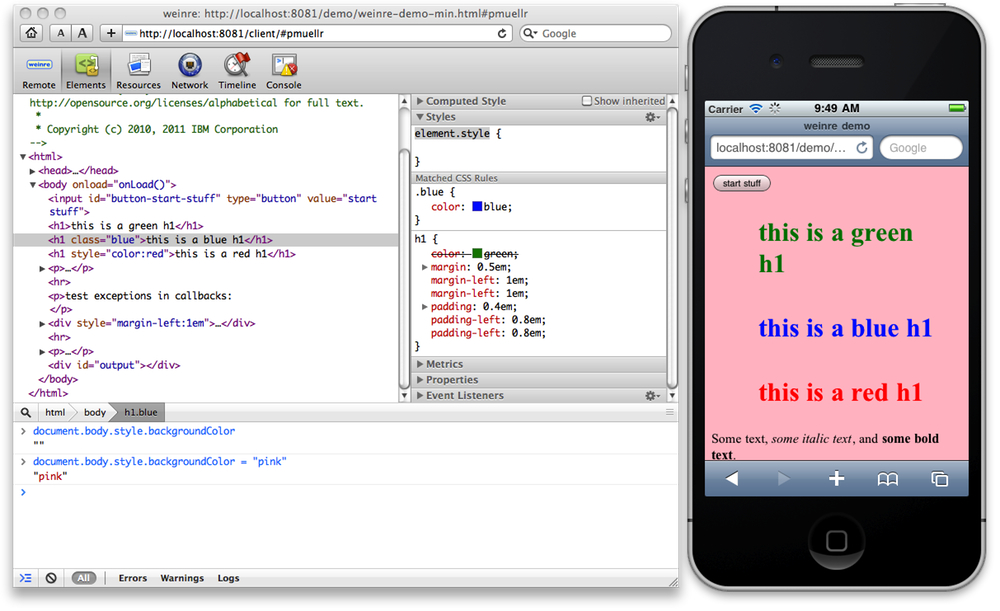

2010.12 ，Patrick Mueller 推出了 weinre (opens new window) 工具，意为 Web Inspector Remote（见 weinre - ChangeLog (opens new window)）

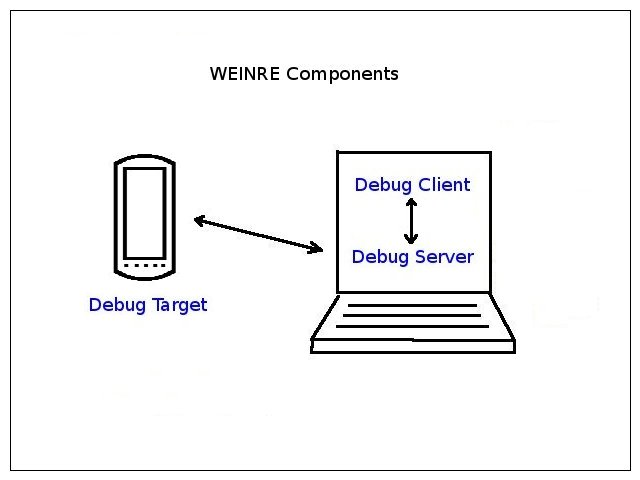

weinre 由三部分组成

本地调试器（Debug Client） : 用的是 Webkit 的 Web Inspector

服务端（Debug Server） ：本地起的 http 服务（weinre 采用的 node 技术），用来与 Debug Client 和 Debug Target 进行通信

目标页面（Debug Target） ：移动端上的目标调试页面，需要在页面上注入一段 weinre 脚本，该脚本会与 Debug Server 进行通信，将当前页面的调试信息发往 Debug Server ，或收取 Debug Server 的信息来控制 Debug Target

weinre 的原理如下：

Debug Target 和 Debug Client 使用同一套调试协议（Webkit Devtools Protocol）

Debug Target 收到 Debug Client 的操作请求，将其解析为具体的 JS 操作，作用到当前页面并返回结果响应

Debug Target 内部也会监听一些事件，比较网络请求、日志输出，并将结果主动推到 Debug Client

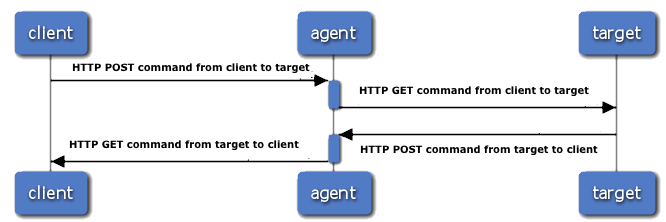

Debug Target 和 Debug Client 使用 Debug Server 进行中转，支持多页调试。（经典的发布订阅模式）

以最常用的「Console 面板执行代码」为例：

重写页面全局 API ，包括 console 等

收到「执行代码」请求，使用 eval 执行代码，并将结果作为响应返回

如果直接过程中出现输出，则主动发起「输出日志」的请求

weinre 使用纯前端能力，没有用到任何 native 能力。

因此其功能有限，比如无法调试源码、监控所有请求（可以想一下为什么）。

但 weinre 提供了一个思路，即纯前端可以实现基础能力的任意远程调试

# 阶段 3：USB 连接调试 - 2012

weinre 方案故好，但还是缺少诸如完整的元素面板、完整的请求列表面板。

于是，轮到操作系统开始卷了。

2012.9 苹果发布了 iOS 6 (opens new window) ，其支持远程调试 (opens new window)

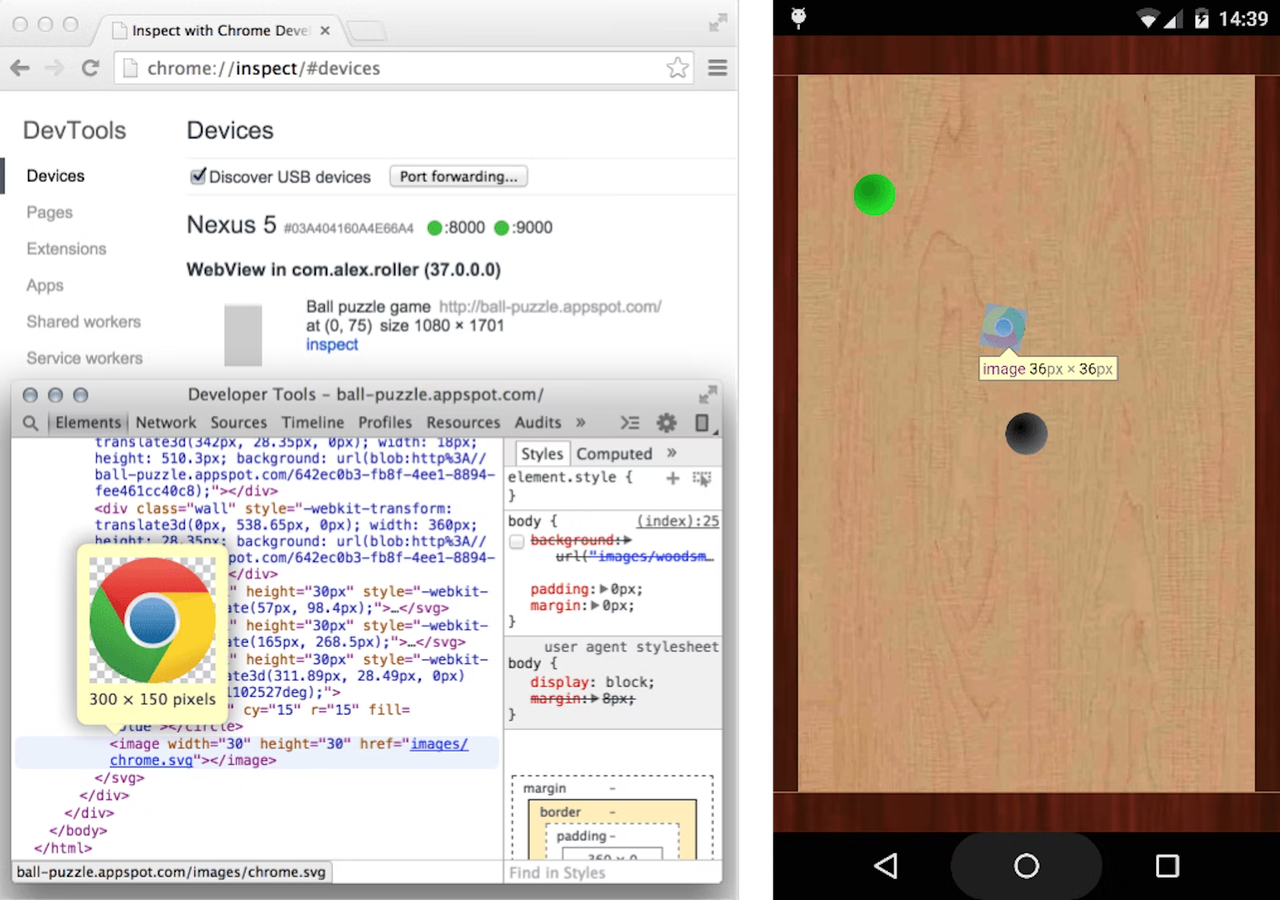

2013.11 谷歌发布了 Android 4.4 ，使用 chromium 作为 webview，可以配合桌面 Chrome Devtools 实现远程调试 (opens new window)

此时的远程调试四要素如下：

四要素	iOS	Android
调试界面（client）	Safari Web Inspector	Chrome Devtools
目标调试服务（server）	iOS Webview	Android Webview
调试协议（protocol）	Webkit Devtools Protocol	Chrome Devtools Protocol
传输通道（transport channel）	USB 请求转发	USB 请求转发

该阶段能够实现完整的调试能力，但引入了 USB 作为调试通道，增加了远程调试成本，且不适用于跨地远程调试

# 阶段 4：前端模拟 CDP - 2016

CDP，即 Chrome Devtools Protocol 。随着 Chrome 的优化，Safari 、Firefox 和 IE 等浏览器的没落，社区上使用 Chrome Devtools 调试的占比越来越大。

这个阶段其实没有什么创新性的突破，而是将原来的调试体系往 CDP 靠拢，社区出了如下方案：

ios-webkit-debug-proxy (opens new window) ：基于 USB 连接，使用 Chrome Devtools 调试 iOS Safari ，随着 Chrome Devtools Protocol 越发不兼容 webkit protocol，现在已无法单独使用，需要配合如下工具

remotedebug-ios-webkit-adapter (opens new window) ：协议适配器，将 webkit protocol 转换为 Chrome Devtools Protocol

而在基于 WIFI 通道的调试方案上，weinre 已不再兼容 Chrome Devtools Protocol ，于是社区又出了一款代替 weinre 的方案 -- chii (opens new window)

于 2020.4 推出，对标 weinre 的能力，只是将 webkit protocol 改为 Chrome Devtools Protocol ，weinre 无法获取到的，chii 也无法获取，比如网络只能捕获 xhr

于此同时，原先的「页面展示一个调试窗口」也出了几种较为好用的方案：

vConsole (opens new window) ：目标是更轻量的 console 控制器，由 Tencent 前端团队于 2016.4 开源

eruda (opens new window)：2017.3 推出，和 chii 是同一个作者

简单总结下这个阶段：工具不断优化，并往 Chrome Devtools 调试靠拢

# 阶段 5：WIFI + CDP

前面提到，社区调试方案逐步迁移到 Chrome Devtools 的调试体系，包括：

USB 连接调试，支持 Chrome Devtools 调试 iOS 和 Android （完整的调试能力）

前端模拟 CDP：基于纯前端能力，支持 Chrome Devtools 调试 iOS 和 Android（部分调试能力）

现在还有一个问题没有解决：如何基于 WIFI 通道完整的调试 Hybrid 页面？

解决了这个问题，我们就能抛开物理限制，实现跨地区的完整的远程调试

在分析这个问题之前，我们需要先解决如下问题：

USB 调试的原理是什么？

怎么将 USB 通道替换为 WIFI 通道？

# Android USB 调试

Android 和 iOS 的 USB 调试过程不太一样，这里先讲 Android 的

# Android USB 调试原理

Android Chrome 在开启调试模式后，会启动 Unix Domain Socket Server（固定端口 9229），对其发送 /json/list请求可以获得可调试的页面列表；创建 socket client 并连上该 Server ，找到目标调试页面，对其收发 cdp 数据包，即可控制相应页面或者收到该页面的调试信息。

使用 usb 调试，实际是使用 adb 做了一层端口转发

adb forward tcp:9229 tcp:9229

本地访问 9229 端口实际访问的是 Android 内部的 9229 端口

PC 启动调试工具时，会创建一个 socket client，接着再通过 adb 连上了 Unix Domain Socket Server ，此后即可就进行 cdp 进行通信。

# Android 绕过 USB

解决方案其实很简单，加一层 websocket 进行中转

在 Android App 内部启动 2 个 socket client :

一个连接 Unix Domain Socket Server 收发数据，

另外一个连接 PC 的 socket server 用来中转数据

然后 PC 的 socket server 再转发 CDP 数据给 Chrome Devtools

# iOS USB 调试

# iOS USB 调试原理

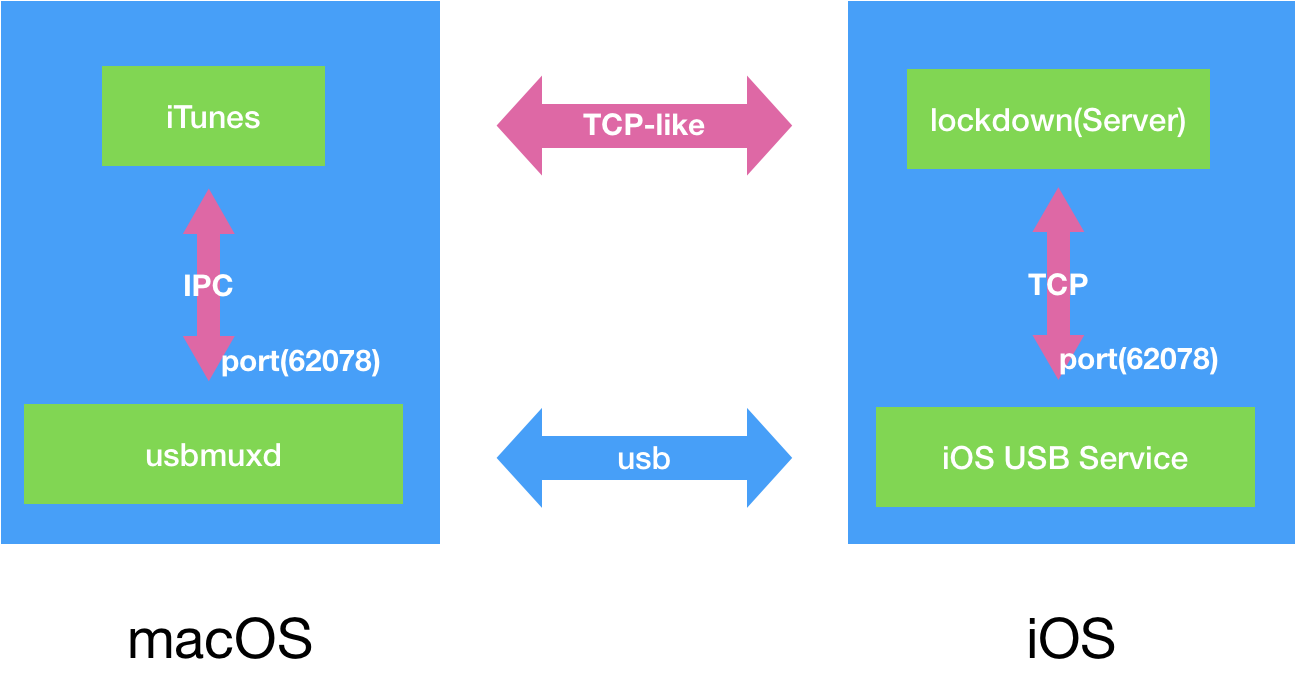

iOS 和 Mac 之间进行 USB 通信，采用的是 USB 协议称之为 usbmux ，其本身是私有协议，用于自身应用使用，但是都被破解得差不多了...

usbmuxd 是 usbmux 协议的实现，是一个守护进程，随 iOS 设备和 Mac 设备的系统启动而启动，当 iOS 设备连接上 Mac ，之间的 usb 通信将通过 usbmuxd 这个中间服务进行

于是如果我们知道了 Web 远程调试对应的 USB 协议，那么就可以取代 Safari Inspector ，实现自己的调试终端。

相关的调试协议可以通过这个仓库找到 GitHub - google/ios-webkit-debug-proxy: A DevTools proxy (Chrome Remote Debugging Protocol) for iOS (opens new window)，感兴趣的自行查阅

# iOS 绕过 USB

同 Android ，要想取消 USB ，我们也需要启动了一个 websocket 来做指令中转。

要做指令中转，我们首先需要找到远程调试服务的端口。那么问题来了：iOS 的远程调试服务端口是多少？

不像 Android 的调试端口是固定的，iOS 设备的内部服务是启动时动态注册的。

对于这个问题，iOS 提供了一种类似「门卫」的解决方案：内部运行一个守护进程（lockdown），运行在固定端口（62078），支持系统服务访问能力。

于是可以先通过该服务找到 Web 调试服务（com.apple.webinspector）的端口，之后的过程和 Android 一样了。

# 方案缺陷

首先是使用成本，本地需要另外启动一个 socket server 服务。

那么把 socket server 服务部署在线上呢？的确可以降低用户的使用成本，比如我司的调试基建方案。

但是相应的，网络链路变长了，容易出现时延问题，如果是居家办公不在同一个办公网的话就更严重了。。

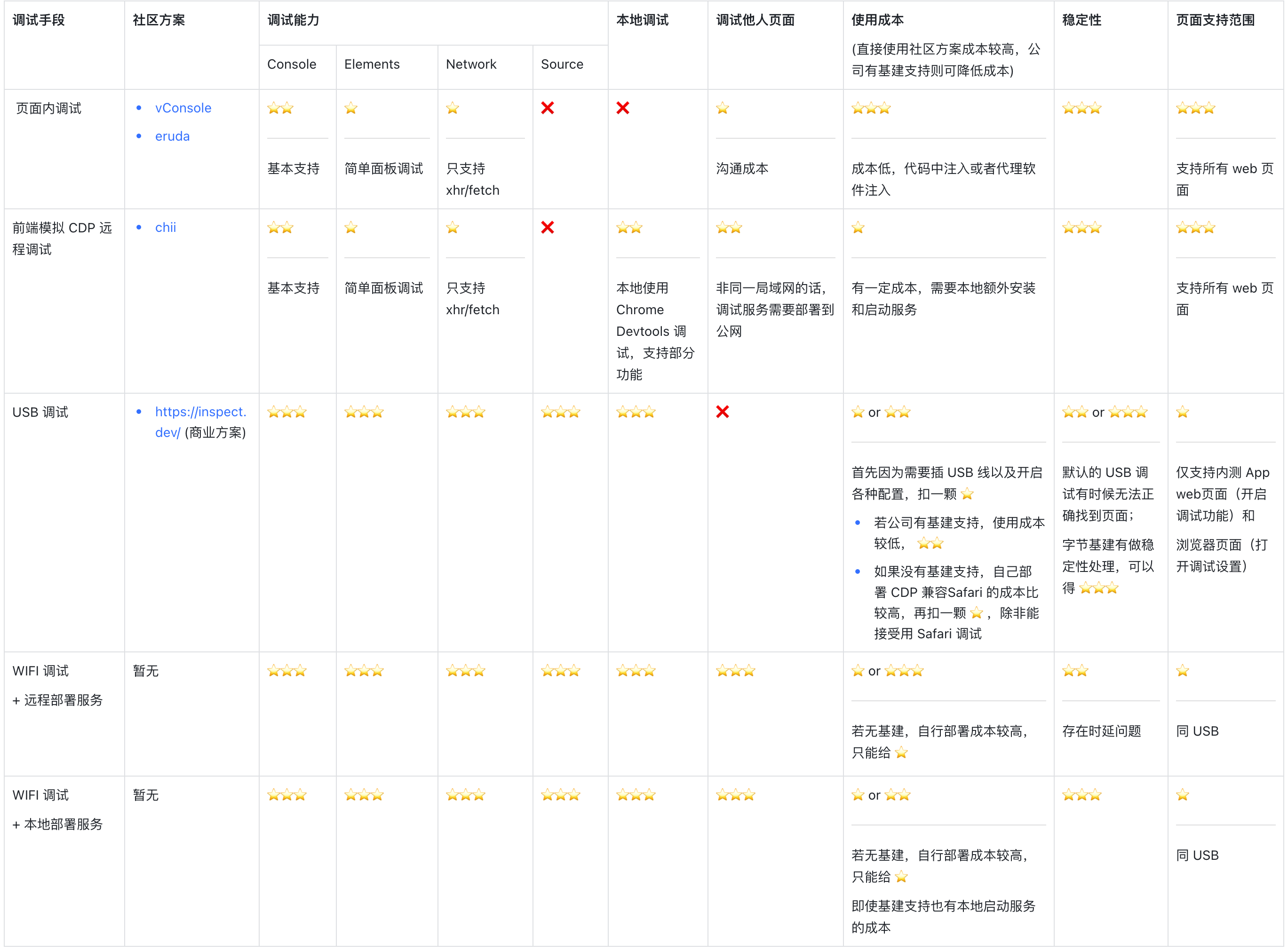

# 方案对比

打分规则：

不支持为 ❌

支持，结合可用性和易用性打分，1~3 颗 ⭐

点击放大查看~

# 最佳实践

如果需要远程调试其他用户的页面

页面类型	最佳方案
公司内测 App web 页面	推动公司基建部门建设「WIFI 调试」方案，否则使用「其他 web 页面」方案
公司线上 App web 页面	若需要完整的调试能力，下载对应版本 app 的内测包，然后同「公司内测 App web 页面」- 若仅仅是简单调试 console，同「其他 web 页面」
其他 web 页面（如微信页、浏览器 Web）	自行搭建 chii (opens new window) ；如果仅查看输出，直接用 vConsole (opens new window) 、 eruda (opens new window)

如果是本地调试自己的手机页面

页面类型	最佳方案
公司内测 App web 页面	推动公司基建部门建设「WIFI 调试」方案，否则使用「其他 web 页面」方案
公司线上 App web 页面	若需要完整的调试能力，下载对应版本 app 的内测包，然后同「公司内测 App web 页面」- 若仅仅是简单调试 console，同「其他 web 页面」
原生浏览器页面	打开手机调试设置，连接 USB 调试页面。如果不想用 Safari 调试 iOS 页面，需要自行部署 ios-webkit-debug-proxy (opens new window)
其他 App 页面	如果仅查看输出，直接用 vConsole (opens new window) 、 eruda (opens new window) 页面内调试；否则可用采用「前端模拟 CDP 远程调试」方案：chii (opens new window)

# 未来畅想

上面讲了这么多，我们会发现调试方案非常的零碎，或者落地成本较高

我们希望未来的远程调试是这样的


统一的调试协议	CDP
统一的调试终端	Chrome Devtools
统一的调试地址配置	允许手机配置本地调试的 Socket Server 地址，开启开发者模式后，所有浏览器 Web 页和内测 App Web 页将自动连上该 Socket Server ，PC 调试工具再与该 Server 通信（参考 Opera ，兼顾安全和效率）
复用 Chrome Extension 能力	支持 React Devtools、Vue Devtools 等
高效、安全、稳定的通信通道	自动选择最优，通道包括 wifi、蓝牙、usb
